Central de Inclusão CI 2014

Categoria:

Descrição

A inclusão se baseia em colocar, com o auxílio de uma pinça previamente aquecida, os tecidos que foram previamente infiltrados em parafina no interior de um molde que já contém parafina líquida com a superfície a ser seccionada (a ser cortada ao micrótomo) para baixo.

Os fragmentos devem ser colocados na parafina enquanto aquecidos, evitando-se a formação de bolhas de ar em torno deles. Após o resfriamento, os blocos de parafina com o material incluído são obtidos.

Para se realizar uma boa inclusão, é necessário que o fragmento esteja completamente desidratado, clarificado e corretamente impregnado.

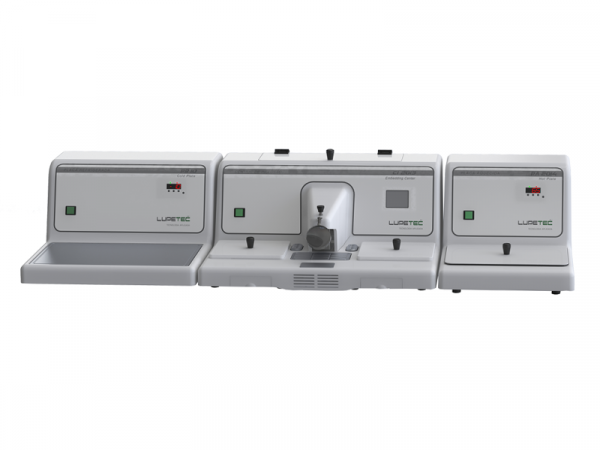

Esse processo pode ser realizado de forma mais rápida com a utilização de uma Central de Inclusão modular, normalmente composta de 3 módulos: aquecido, refrigerado e central com dispensador de parafina.

Produto 100% Nacional

  • Equipamento desenvolvido com a mais moderna tecnologia para atender as necessidades do técnico em histologia proporcionando rapidez, ergonomia e ótima funcionalidade durante os processos de inclusão;
  • Robusto e de fácil manuseio, confeccionada em quadro tubular de aço com tratamento anti-ferrugem e acabamento em resina plástica de alta resistência;
  • Acabamento externo com pintura em epóxi na cor branca, resistente ao ambiente laboratorial e a produtos como o xilol;
  • Painel frontal com display Touch Screen para programação e monitoramento de todos os parâmetros do equipamento, sendo:
    • Programa para Ajustes de Calendário: dia, mês, ano, hora e minuto;
    • Programa para Ajuste de Temperaturas de Trabalho: Cuba de Parafina, Bandeja Lateral Esquerda, Bandeja Lateral Direita, Porta Pinças, Mesa de Inclusão e Bico Dispensador de Parafina;
    • Programa para Ajuste de Funcionamento Automático: Programação Diária individual para todos os dias da semana, possibilitando duas programações no mesmo dia com ajustes de hora e minuto.
  • Verificação de Temperaturas na Tela por Área de Trabalho;
  • Acionamento da Iluminação Auxiliar por Led individualizada;
  • Acionamento da Placa Peltier para Resfriamento Rápido facilitando a orientação e inclusão de Amostras;
  • Alarmes de Temperatura individuais por Área de Trabalho;
  • Acionamento do Inclusor por Pedal ou através de Placa frontal sob Bico Dispensador de Parafina;
  • Função pragmática do design atende as necessidades de uso através da análise em laboratórios especiais. Função estética em sinergia com as melhores instalações laboratoriais, resultado de pesquisa in loco;
  • Sistema de proteção moderno que bloqueia o aquecimento das resistências aos 90°C, não permitindo que as temperaturas sejam excedentes a esse valor.

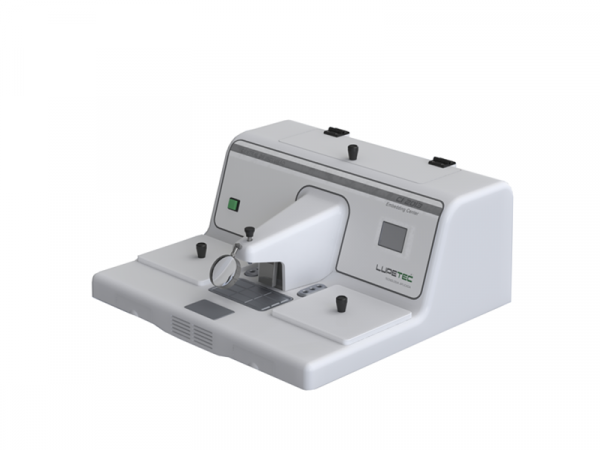

MÓDULO CENTRAL

  • 01 módulo principal de aquecimento de parafina com capacidade do reservatório para 4,5 litros de parafina;
  • Controle individual de temperatura de 0 a 90 graus;
  • Bico dispensador de parafina com controle de fluxo ajustável e controle de temperatura;
  • Dispensa de parafina através de solenoide eletromagnética com comando frontal por Placa frontal ou através de Pedal;
  • 02 reservatórios auxiliares e removíveis com controle independente de temperatura de 0 a 90 graus para pré-aquecimento de até 70 moldes metálicos em cada cuba ou imersão de até 120 cassetes plásticos cada, equipados com tampa e intercambiável;
  • Superfície de trabalho de grande área para manipulação e inclusão de amostras;
  • Ponto de resfriamento integrada (Cold Spot), facilitando a orientação de amostras em moldes metálicos;
  • Ponto de aquecimento para manter o molde aquecido durante a inclusão (Hot Spot);
  • Suporte porta pinças aquecido para o encaixe de até 6 pinças com controle de temperatura individual de temperatura de 0 a 90 graus, instalado na superfície de trabalho;
  • Sistema de iluminação tipo LED da superfície de trabalho;
  • Lupa de grande campo montada em suporte flexível na parte frontal para auxilio na inclusão de espécimes pequenos;
  • Segurança: alarme sonoro que dispara quando a temperatura atingir 5°C a mais ou a menos da temperatura programada para qualquer estação.

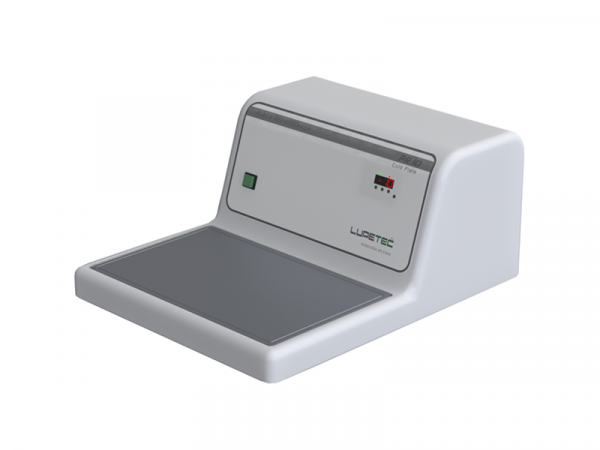

MÓDULO REFRIGERADO

  • Equipamento construído em resina de alta resistência, acabamento externo na cor branca com pintura epóxi;
  • Placa de alumínio anodizada que proporciona uma alta resistência à oxidação;
  • Pode ser utilizado também ao lado do Micrótomo MRP2015 para resfriar os blocos e cassetes no momento do corte histológico;
  • Este equipamento possui um compressor de alto rendimento permitindo temperaturas negativas. Pode atingir temperaturas negativas de até -15 ºC dependendo da temperatura ambiente;
  • Controle de temperatura através de termostato analógico ou digital (opcional).

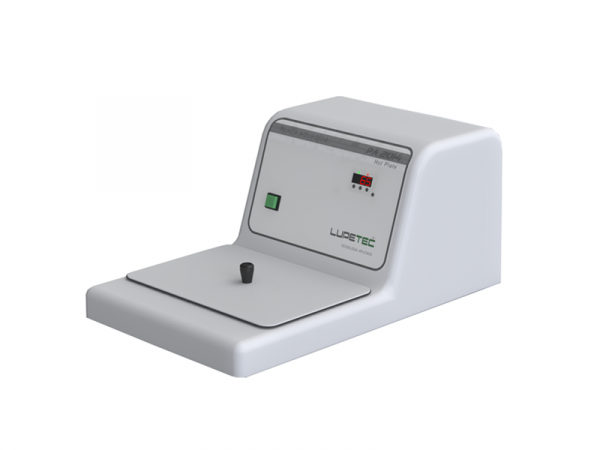

MÓDULO AQUECIDO

  • Equipamento construído em resina de alta resistência, acabamento externo na cor branca com pintura epóxi;
  • Bandeja de alumínio com acabamento em Teflon que proporciona uma alta resistência à oxidação;
  • Pode ser utilizado também ao lado da Central de Inclusão para pré-aquecer os moldes e cassetes durante a inclusão de amostras. Acionamento automático através de ligação conjunta;
  • Este equipamento possui uma resistência de alto rendimento permitindo estabilidade de aquecimento;
  • Tampa com função prática para manter a temperatura constante na bandeja;
  • Dotado de controlador de temperatura digital que proporciona de forma fácil o controle e a visualização da temperatura de trabalho.

CARACTERÍSTICAS TÉCNICAS

MÓDULO CENTRAL

  • Voltagem: 100~240 V / 50-60 Hz;
  • Corrente Máxima de Entrada: 127 V = 8,31 A e 220 V = 4,50 A;
  • Potência: 1160 W;
  • Fusível: Ø5x20mm, corrente 10A (127 V e 220 V);
  • Protetor Térmico: Desarme para alta temperatura quando atinge 100 °C. Desligamento geral do Equipamento. Rearme automático abaixo de 95 °C;
  • Modo de Operação: Contínuo;
  • Proteção Contra Penetração Nociva de Água: IPX0;
  • Capacidade: até 4 litros de parafina;
  • Controle de Temperatura: De Temperatura Ambiente até 90ºC com variação de até +- 2ºC através de Sistema Digital de Monitoramento;
  • Altura: 280 mm;
  • Largura: 630 mm;
  • Comprimento: 590 mm;
  • Gavetas;
  • Altura: 25 mm;
  • Largura: 110 mm;
  • Comprimento: 110 mm;
  • Peso Líquido: 24 Kg;
  • Peso Bruto: 42 Kg;
  • Dimensões externas da embalagem: 630 mm x 600 mm x 310 mm;
  • Produto Classe I conforme a IEC 61010;
  • Produto atende a Norma IEC 61010-2010 e a Diretiva 98/37.

MÓDULO REFRIGERADO

  • Voltagem: 127 V ou 220 V / 50-60 Hz (Opcional – não possui chave seletora. Escolha de voltagem deve ser feita no ato da compra);
  • Corrente Máxima de Entrada: 127 V = 1,51 A e 220 V = 0,74 A;
  • Potência: 211 W;
  • Fusível: Ø5x20mm, corrente 10 A (127 V e 220 V);
  • Protetor Térmico: Desarme para alta temperatura quando atinge 100 °C. Desligamento geral do Equipamento. Rearme automático abaixo de 95 °C;
  • Modo de Operação: Contínuo;
  • Proteção Contra Penetração Nociva de Água: IPX0;
  • Capacidade: 100 Cassetes Plásticos ou 80 Blocos de Parafina;
  • Controle de Temperatura: De Temperatura Ambiente até -15 °C com variação de até +- 2 ºC;
  • Altura: 280 mm;
  • Largura: 470 mm;
  • Profundidade: 60 mm;
  • Peso Líquido: 18 kg;
  • Peso Bruto: 22 kg;
  • Dimensões externas da embalagem: 680 mm x 610 mm x 420 mm;
  • Produto Classe I conforme a IEC 61010;
  • Produto atende a Norma IEC 61010-2010 e a Diretiva 98/37.

MÓDULO AQUECIDO

  • Voltagem: 127 V ou 220 V / 50-60 Hz (Opcional – não possui chave seletora. Escolha de voltagem deve ser feita no ato da compra);
  • Corrente Máxima de Entrada: 127 V = 1,02 A e 220 V = 0,50 A;
  • Potência: 143 W;
  • Fusível: Ø5x20mm, corrente 6,3A (127 V e 220 V);
  • Protetor Térmico: Desarme para alta temperatura quando atinge 100 °C. Desligamento geral do Equipamento. Rearme automático abaixo de 95 °C;
  • Modo de Operação: Contínuo;
  • Proteção Contra Penetração Nociva de Água: IPX0;
  • Capacidade: 200 Cassetes ou 140 Base Molds;
  • Controle de Temperatura: De Temperatura Ambiente até 90ºC com variação de até +- 2ºC através de Sistema Digital de Monitoramento;
  • Altura: 280 mm;
  • Largura: 610 mm;
  • Comprimento: 360 mm;
  • Dimensão da Cuba:
    • Comprimento: 200 mm;
    • Largura: 300 mm;
    • Altura: 40 mm.
  • Peso Líquido: 8 kg;
  • Peso Bruto: 11 kg;
  • Dimensões externas da embalagem: 670 mm x 440 mm x 380 mm;
  • Produto Classe I conforme a IEC 61010;
  • Produto atende a Norma IEC 61010-2010 e a Diretiva 98/37.

ACESSÓRIOS

  • Acompanha conjunto de acessórios para inclusão composta de:
    • 01 Lupa;
    • 01 Peneira reserva;
    • 01 Pedal de acionamento.
